德國DIAS紅外熱像儀火災監視系統FDS
規格：FDS
單位：
瀏覽次數：2852
性能標簽：
德國DIAS紅外熱像儀火災監視系統FDS , 專用軟件PYROSOFT FDS
產品詳細描述
挑 戰:
設計安全可靠的系統用于監視和識別廢物堆場或大氣中廢物垃圾或易燃材料的自燃火焰，這些易燃
材料可能是紙張、垃圾或燃煤等，這樣就可以檢測和減少到不希望的火焰或火災。因?yàn)檫@些廢棄的
材料大多數都是易燃的，自燃會時常發生，對人員或環境有巨大的危害。
解決方案:
火災監視系統PYROVIEW / PYROSOFT FDS
功 能
采用系統解決方案FDS， 德國DIAS開發了一種可以升級的火災監視系統，可以用于不同的應用，裝配
好高靈敏度的紅外熱像儀的長期監視系統是其中的重要一部分。通過連續自動溫度測量，可以識別或消

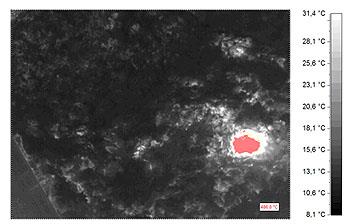

除慢燃的熱點或慢燃的火焰。和軟件 PYROSOFT FDS一起配合，火災監視系統的監視器可以顯示紅外
熱像儀的黑白色熱圖像：黑色區域表示冷態的地方，光亮區域顯示溫度高的地方。如果預先定義的溫度
超過了，溫度顏色變成紅色，就會形成報警。因此，就可以立即識別火焰或火災源頭�？刂茀^(qū)域可以自
動和連續監控得到，消防部門也會馬上得到報告。

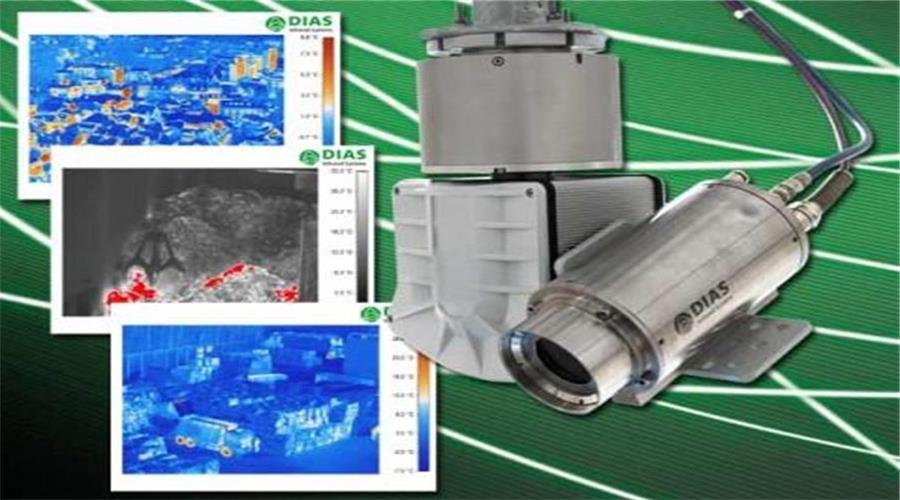

早期火災監視系統的構成
這個紅外系統的最基本部分至少要有1臺PYROVIEW紅外熱像儀，并安裝在云臺上。 另外，該紅外熱像
儀鏡頭為寬角度鏡頭，含軟件模塊用于圖像復原。要檢測的區域可以自由定義扇區，用紅外熱像儀自動
監視這些扇區。 紅外熱像儀連續對不同的點位進行溫度分布監測。
下述為早期火災監視系統的構成綜述：
- 紅外熱像儀PYROVIEW 380L 或 640L
- 全天候外殼
- 云臺
- 參考輻射源
- 供電電源或不間斷電源
- 輸入/輸出系統
- 觸摸屏形式的計算機
- 熱圖像軟件PYROSOFT FDS
|
綜述 – FDS構成 |
|
|
紅外熱像儀 |
– 測溫范圍：–20 °C ~ 300 °C(可選: 500 °C) |
|
PYROVIEW FDS 380L... |
– 光譜范圍 8 µm ~ 14 µm |
|
PYROVIEW FDS 640L.... |
– 384×288像素(380L) 或 640×480像素(640L) |
|
用一個紅外傳感器檢測物體的紅外輻射， 通過以太網方式傳輸熱圖像信息。 |
– 最大幀頻50 Hz |
|
– 內置空氣吹掃，防止鏡頭變臟 |
|
|
全天候外殼 |
– 帶加熱和硬碳鍺窗口 |
|
云臺 |
– 可移動到可編程的位置-編程定位 |
|
– 自由手動定位 |
|
|
– 水平359° ，垂直180° ，分辨率0.2° |
|
|
參考輻射源 |
– 控制熱像儀的功能、鏡頭變臟情況 |
|
– 糾正小偏差 ，在鏡頭污染嚴重時的失靈信息 |
|
|
供電電源/不間斷電源2 |
– 2個電隔離饋線(1個有緩沖，1個無緩沖 |
|
– 饋線開關 |
|
|
– 可選: 獨立的不間斷電源，可操作4小時 |
|
|
I/O系統，可編程總線控制器 |
– 控制云臺，控制面板 ，視頻系統，參考輻射源 |
|
– 控制系統狀態 – 傳輸數據到計算機 |
|
|
– 通過繼電器、24 V或PROFIBUS®/PROFINET®來改變 |
|
|
觸摸屏計算機 |
– 操作和監視站 |
|
– 帶21"/19" 觸摸屏 |
|
|
PYROSOFT FDS 軟件 |
– 主/從軟件系統 |
|
1 僅適用于倉儲區域用的FDS。 2 可選。 |
|
PYROVIEW FDS的優點和特征
- 可客戶定制的模塊化硬件和軟件構成
- 可以使用在極端帶很高塵土的環境情況下
- 通過以太網組件通信
- 靈活性很高的主/從結構的軟件
- 安全相關的熱點檢測、操作及可視化分開進行
- 軟件PYROSOFT FDS通過郵件或短信發送報警及狀態信息
- 紅外熱像儀帶診斷接口，用于遠程訪問紅外熱像儀
- 可進一步和溫度傳感器、GPS定位器、氣象站、火災報警辦公室和滅火系統構成網絡通信
早期火災監視系統FDS的可能應用
- Waste bunkers 廢物廢料堆場
- Waste incineration plants 垃圾焚燒爐
- Recycling companies 回收公司
- Recycling sorting plants 回收分類工廠
- Used tires plants 輪胎工廠
- Paper mills 造紙工廠
- Wood processing 木材加工
- Early fire detection in forests 森林早期防火
- Early fire detection in street tunnels 街道隧道早期防火
